¿Qué es el cigüeñal de una prensa mecánica y cómo funciona? Explicación completa
El cigüeñal es uno de los componentes más importantes de una prensa mecánica. Su función es transformar el movimiento rotativo del volante en un movimiento lineal que permite el descenso y ascenso de la corredera. Sin el cigüeñal, la prensa no podría generar la fuerza necesaria para realizar operaciones de corte, punzonado o embutición.
En este artículo explicamos en detalle qué es, cómo funciona, qué tipos existen y cuáles son los fallos más comunes.

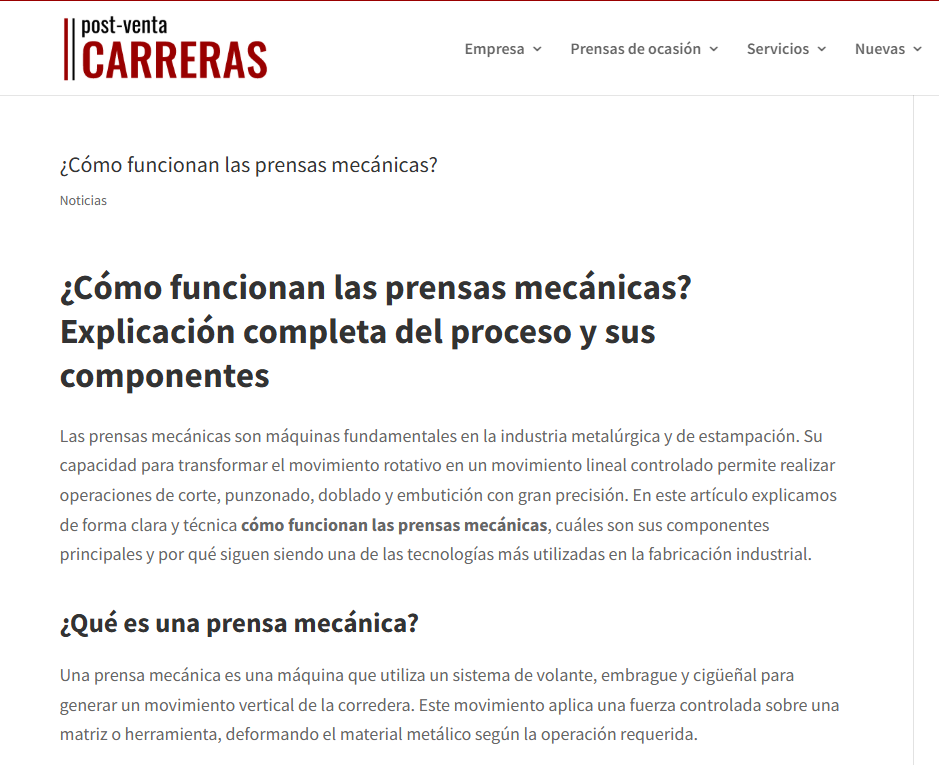

Si quieres adentrarte de verdad en el fascinante mundo de las prensas mecánicas, no te pierdas esta noticia: te abrirá los ojos.
¿Qué es el cigüeñal de una prensa mecánica?
El cigüeñal es un eje metálico con una o varias zonas excéntricas. Estas excéntricas convierten el giro continuo en un movimiento alternativo. Es el corazón del sistema mecánico de la prensa.
Su diseño debe soportar:
-
Altas cargas
-
Golpes repetitivos
-
Vibraciones
-
Desgaste por fricción
-
Cambios de temperatura
Por eso se fabrica en acero de alta resistencia y se mecaniza con tolerancias muy precisas.
Cómo funciona el cigüeñal paso a paso
-
El motor hace girar el volante.
-
El embrague conecta el volante con el cigüeñal.
-
El cigüeñal comienza a girar.
-
Su parte excéntrica empuja la biela.
-
La biela transmite el movimiento a la corredera.
-
La corredera baja, realiza la operación y vuelve a subir.
Este ciclo puede repetirse cientos de veces por minuto.
Tipos de cigüeñales en prensas mecánicas
Cigüeñal simple
El más común. Adecuado para prensas de un solo punto de trabajo.
Cigüeñal doble
Utilizado en prensas de doble montante o de gran tonelaje.
Cigüeñal partido
Permite desmontar el embrague sin extraer todo el eje.
Principales fallos del cigüeñal
- Desgaste en los apoyos
- Fisuras por fatiga
- Desalineación
- Exceso de holgura
- Falta de lubricación
- Golpes por mala regulación de la matriz
Un cigüeñal dañado puede provocar vibraciones, pérdida de precisión o incluso roturas graves.
Cómo detectar problemas en el cigüeñal
- Ruidos anómalos
- Vibraciones excesivas
- Holguras en la corredera
- Pérdida de paralelismo
- Temperatura elevada en los apoyos
Mantenimiento recomendado
- Lubricación constante
- Revisión de cojinetes
- Control de holguras
- Verificación de alineación
- Inspección por partículas magnéticas
Conclusión
El cigüeñal es un componente crítico en cualquier prensa mecánica. Su correcto funcionamiento garantiza precisión, seguridad y productividad. Un mantenimiento adecuado evita averías costosas y prolonga la vida útil de la máquina.
